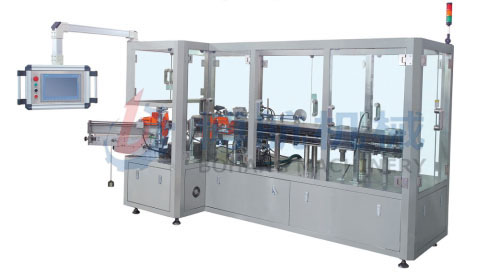

ZHS-80 上开盖装盒机
产品用途、适用范围
ZHS-80上开盖自动装盒机主要适用于制药、食品、保健品、电池、小五金等行业的产品进行自动装盒包装。主要完成被包装物输送、纸盒自动展开、物料自动装盒、成品输送及废品自动剔除等一系列工序,最终实现产品的自动装盒包装。
本机可通过增加中间转序机构,很方便地与上、下游设备组成高效生产线,亦可通过增加专用加料器来实现独立包装。
本设备具有如下功能
●包装规格在规定的范围内可自由调整。
●采用触摸式操纵屏,操作简便。
●采用PLC程序自动控制,对工序转换、料位、填料、装盒实施控制与检测,对废品予以剔除。
●出现故障自动报警停机,并实现故障显示及自动检测。
产品性能特点
该机采用质量可靠、运行稳定的传感器、编码器、电机三位一体的程序控制。传动部分采用链条柔性联接方式,减少可动构件的磨损,具有较高的灵敏度和可靠性;机械及系统故障率低,维护维修方便;具有高效性、可靠性、节能性和智能化。该设备通过机械动作和电气控制实现物料运行与装盒;光电控制与机械运动相结合,对包装过程实现装量检测、强制剔废,以保证成品质量;利用电气元件实现对包装动作的检测监视、并设置多种保护,出现故障自动提示并报警停机;可编程控制,触摸屏操作中文和数字显示,可控、可调,操作调整方便。
对包材及包装物品的要求
装盒用纸盒: 纸质250~400g/m²
主要技术参数
工作原理
ZHS-80上开盖自动装盒机主要由纸盒展开机构、压盒机构、物料加入纸盒机构、纸盒刮舌、插舌机构、传动机构、检测系统、控制系统、电器箱等组成。
1、纸盒展开机构
纸盒展开机构其原理是利用真空系统将未展开的纸盒从纸盒料仓中一个一个的吸出来,同时放入与同步运行的夹盒输送栅板中运用栅板圆弧运行瞬间将纸盒展开并运行到下工位。
2、关盒机构
装入物品的纸盒在输送带的传送下,运动至刮舌机构及插舌机构,由刮舌和插舌机构对纸盒进行刮舌和插舌动作,最后成品输出。
主要电气元件清单
ZHS-80上开盖自动装盒机主要适用于制药、食品、保健品、电池、小五金等行业的产品进行自动装盒包装。主要完成被包装物输送、纸盒自动展开、物料自动装盒、成品输送及废品自动剔除等一系列工序,最终实现产品的自动装盒包装。
本机可通过增加中间转序机构,很方便地与上、下游设备组成高效生产线,亦可通过增加专用加料器来实现独立包装。
本设备具有如下功能
●包装规格在规定的范围内可自由调整。
●采用触摸式操纵屏,操作简便。
●采用PLC程序自动控制,对工序转换、料位、填料、装盒实施控制与检测,对废品予以剔除。
●出现故障自动报警停机,并实现故障显示及自动检测。
产品性能特点
该机采用质量可靠、运行稳定的传感器、编码器、电机三位一体的程序控制。传动部分采用链条柔性联接方式,减少可动构件的磨损,具有较高的灵敏度和可靠性;机械及系统故障率低,维护维修方便;具有高效性、可靠性、节能性和智能化。该设备通过机械动作和电气控制实现物料运行与装盒;光电控制与机械运动相结合,对包装过程实现装量检测、强制剔废,以保证成品质量;利用电气元件实现对包装动作的检测监视、并设置多种保护,出现故障自动提示并报警停机;可编程控制,触摸屏操作中文和数字显示,可控、可调,操作调整方便。
对包材及包装物品的要求
装盒用纸盒: 纸质250~400g/m²
主要技术参数
序 号 | 项 目 | 技 术 参 数 | 备 注 |
1 | 装盒速度 | 20~70盒/分 | 与包装物有关 |
2 | 电源 | 380VAC,50Hz | |
3 | 主电机功率 | 2.2KW | |
4 | 纸盒尺寸范围 (长×宽×高) mm |
(80~180)×(40~90)×(40~120) | |
5 | 能耗 | 6.5KW | |
6 | 压缩空气工作压力 | ≥0.7 MPa | 正压 |
7 | 外形尺寸 (长×宽×高)mm |
(3700×1300×1850)mm(不含报警指示灯高度,及底脚高度) | |
8 | 整机重量 | 约2500 kg | |
9 | 噪音 | ≤75 dB(A) | 距离设备1M |
ZHS-80上开盖自动装盒机主要由纸盒展开机构、压盒机构、物料加入纸盒机构、纸盒刮舌、插舌机构、传动机构、检测系统、控制系统、电器箱等组成。
1、纸盒展开机构
纸盒展开机构其原理是利用真空系统将未展开的纸盒从纸盒料仓中一个一个的吸出来,同时放入与同步运行的夹盒输送栅板中运用栅板圆弧运行瞬间将纸盒展开并运行到下工位。
2、关盒机构
装入物品的纸盒在输送带的传送下,运动至刮舌机构及插舌机构,由刮舌和插舌机构对纸盒进行刮舌和插舌动作,最后成品输出。
主要电气元件清单
序号 | 名称 | 型号及规格 | 制造厂家 | 数量 |
1 | 变频器 | ATV310HU15N4A | 施耐德 | 1 |
2 | 中间继电器 | RXM2AB2BD | 施耐德 | 2 |
3 | 按钮开关 | ZB2-BA3C | 施耐德 | 3 |
4 | 急停开关 | ZB2-BS54C | 施耐德 | 1 |
5 | 断路器 | OSMC32N2C32 | 施耐德 | 1 |
6 | 断路器 | OSMC32N3C10 | 施耐德 | 1 |
7 | 断路器 | OSMC32N1C10 | 施耐德 | 1 |
8 | 开关电源 | LRS-100-24V | 施耐德 | 1 |
9 | 触摸屏 | GXU5500 | 施耐德 | 1 |
10 | 主模块 | TM241C40T/U | 施耐德 | 1 |
11 | 编码器 | E6B2-CWZ6C 360P/R | 欧姆龙 | 1 |
12 | 接近开关 | E2EX5ME1-ZX10ME1 | 欧姆龙 | 2 |
13 | 光电开关 | CX442 | 松下 | 3 |
14 | 放大板 | 8路 | 国产 | 2 |
15 | 报警灯 | 国产 | THND | 1 |
